DTS分布式光纤测温系统在石化油储间的应用
- [2019-04-10]-

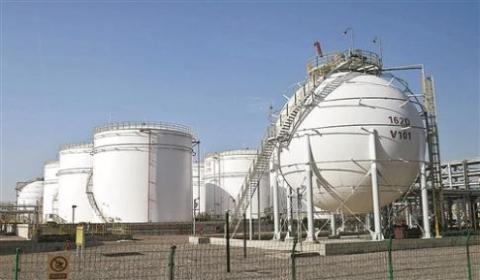

众所周知,油罐是储油的重要设备,遍布全国大大小小的石化企业也都广泛使用油罐储存原油或成品油。因此,罐区内油罐的液位、温度、压力等参数的准确性与可靠性至关重要。此外,在油罐区还存在着可燃气体等危险源,这些危险源是导致重大危险事故发生的重要客观因素。近年来,石油化工企业不断发生大型爆炸事故,不仅造成重大的人员、财产损失,也严重破坏了我国化工生产系统的安全。
怎样防患于未然?将危险隐患排除在初始阶段是油罐安全的关键。 我们知道,燃烧是一种伴随发光发热的化学反应过程,原油和成品油燃烧初期显著特征就是释放能量使环境温度升高,因此油库火灾信号探测主要将温度检测作为火灾探测对象。利用分布式光纤温度探测系统监测油库火灾信号具有本质优势, 珏光翡翠系列分布式温度传感系统是油罐安全的很好的选择。
珏光翡翠系列油库储油罐火灾报警系统技术优势:

DTS分布式光纤测温系统火灾报警系统(DTS)可以连续监测到沿着探测光缆数公里的测量信息,因此特别适合用于油罐的火灾安全预警。
抗电磁干扰。由于探测光缆本身由石英材料组成,完全电绝缘,同时温度信号以光纤为载体进行传递,本身安全可靠,不受任何外界电磁环境干扰。
有效防雷。雷电经常破坏大量的电测传感器,近年油库区由于雷电引发的火灾时有发生,严重威胁着油库的安全。光纤传感器由于完全电绝缘,可以有效抵抗高电压和高电流的冲击。
分布式线型光纤感温火灾报警系统(DTS)具有快速准确定位功能,能够准确快速地将引起火灾点进行定位。
珏光的解决方案如下:
1. 采用的设备
珏光翡翠™ (Emerald)分布式温度传感主机
珏光翡翠™ (Emerald)系列多模绝缘光纤
网络服务器、数据服务器、防火墙等
视频监控系统(根据实际需求而定)
光纤接线盒、分路器等若干个
程实施的可能办法及可靠性考虑
是采用分布式的测量,如果发生光纤断裂就无法持续测量温度,所以系统设计必须具有冗余性以避免因为光纤的某个部位断裂而导致整个系统无法运行,通常有以下几种方案可供参考:
在多个油罐同时监控的情况下, 在光纤的布线上可以采用光纤接线盒将每个油罐的传感光纤汇集到一根光缆上进行传输,再将光缆连接到珏光翡翠™(Emerald)分布式温度传感主机的多路输出上。
工程中,珏光翡翠™(Emerald)分布式温度传感主机也可以安装于现场,数据采用GPRS模块进行传输,数据管理子系统可以独立工作。
冗余感温光纤但不冗余测温主机

从性价比看,这是一个很好的选择,特别适合于油罐相对较少的场合。珏光翡翠™ (Emerald)分布式温度传感系统具有多个通道,即使一根光纤发生断裂,系统同样能够正常测温;同时,光纤发生断裂时系统也会自动报警。
冗余测温主机但不冗余感温光纤

考虑到测温主机的可靠性,可以采用冗余测温主机但不冗余感温光纤的方法;完全独立的两套系统可以有效避免测温主机出现故障时引发整套系统的崩溃。同时冗余感温光纤和感温主机这是很好的解决方法,可以全方位保证系统的稳定运行。
