DTS分布式光纤测温系统在管线监测方面的应用
- [2019-04-10]-

珏光科技提供先进的DTS分布式光纤测温系统解决方案,在确保管道流量的密封性和管理上存在很大的优势。它的快速测量少量泄漏和监测沿着整根管道温度变化的能力,为短期或长期的管线监测提供了灵活可靠的解决方案。对于天然气管道、加压气体逸出,系统可准确测量由于焦耳-汤姆逊冷却效应造成的在气体逸出位置附近的温度变化。可监测的加压气体如液化石油气(LPG),液化天然气(LNG),氨,乙烯等。
当管线中承载着重油、多相物、熔化物、热水以及蒸汽时, 管道密封性的监测也非常重要,对于局部温度上升的监测,就可准确定位发生泄漏的位置。
目前市场上有很多种牢固的光缆可满足多种特定项目的安装要求。不锈钢管或钢丝铠装(SWA)的光缆可提供优良的机械、化学和防潮保护,同时确保良好的热传导。不同类型的光缆可以满足-196℃~+700℃范围的温度监测。
公司丰富的产品线可满足多种项目的应用需求,适应各种工作温度范围。便捷多样的安装方式使产品具有比较大的适用性,同时具备可靠的机械保护。珏光科技可以提供多方面的支持,提供客户的DTS解决方案的设计和安装的技术服务。典型的光缆部署技术包括预制含光纤的电缆,或在以前安装的专用导管旁拉光缆安装于靠近管道表面。这样的布设可确保真实再现管道热分布,不受管道外部的影响。

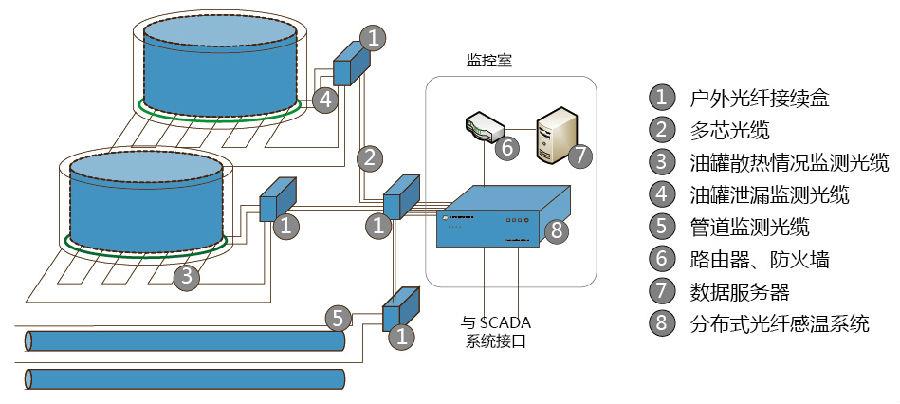

下图为一个典型LNG厂区储油罐和输气管道在线监测的系统架构图, 用于监测储油罐泄漏的光缆是安装于储油罐双层壁的中间,该光缆不仅可用来监测油罐的泄漏,也可以用来监测油罐的降温过程。用于监测储油罐散热情况的光缆安装在混泥土板基上; 用于监测管道的光缆沿着管道布设。

LNG、LPG储油罐及输油、气管道温度监测系统架构图

事件发生与数据的关系:
珏光科技的光纤分布式温度传感(DTS)在水合物管线的产生管理中也有明显的优势,它可为尽可能节省化学注射液,监测加热控制和绝缘的密封性等提供一种经济实惠、成熟可靠的解决方案。此外,DTS系统非常适合于其他分布式温度维护,热分布管理,乙二醇注入和水合物控制。因此,DTS系统部署在加热管道上,可提供:
1. 获取带有位置信息的温度数据,以便确定当地活动事件的确定温度, 而不需要先前性能特征
2. 供热系统的优化和控制数据
3. 减少昂贵的清管和化学注射过程
4. 识别和跟踪不断发展的、潜在的不良温度事件
5. 监测管线的结构,加热和保温密封性的温度数据
6. 描述可能水合物的形成区域的温度异常的精确识别
